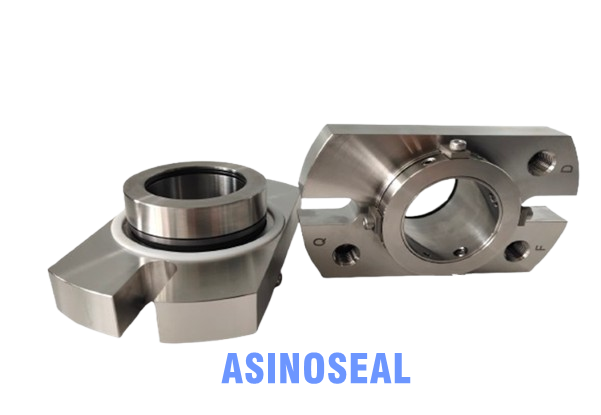

EnglishСбалансированные и несбалансированные механические уплотнения являются двумя распространенными формами уплотнения в промышленном оборудовании, в основном используемыми для предотвращения утечки жидкости, когда вращающийся вал проходит через корпус оборудования. В этой статье будет описано различие между сбалансированным и несбалансированным механическим уплотнением от конструкционной конструкции, характеристик напряжения, применимых условий работы и производительности.
1、Основное определение и рабочий принцип
Несбалансированное механическое уплотнение:
Эффективная площадь герметической среды, действующей на динамическое кольцо, больше или равна площади контакта герметической конечной поверхности, что приводит к значительному увеличению специфического давления на герметическую конечную поверхность по мере увеличения давления внутри полости. Этот тип уплотнения не может сбалансировать силу среднего давления на конечную сторону, поэтому нагрузка на конечную сторону относительно большая.
2、Сбалансированное механическое уплотнение:
При проектировании конструкции эффективная площадь герметической среды, действующей на динамическое кольцо, меньше, чем площадь контакта конечной поверхности (т.е. коэффициент нагрузки K<1), тем самым частично или полностью компенсируя влияние среднего давления на конечную поверхность герметизации, достигая "разгрузки" давления и снижения специфического давления конечной поверхности.
Таблица сравнения основных различий
Несбалансированная механическая уплотнение
Структурные особенности: простая структура, без механизма балансирования давления
Характеристики силы: специфическое давление конечного лица увеличивается линейно со средним давлением, и нагрузка большая
Коэффициент нагрузки: K ≥ 1 (обычно частично сбалансирован)
Трение и износ: высокое трение, легкое генерирование тепла и быстрое износ
Применимый диапазон давления: обычно подходит для применений под низким давлением с герметическим давлением ≤ 0,7 МПа
Сценарий применения: обычно используется в условиях низкого давления, таких как центробежные насосы, воздуходувки и смешивающее оборудование
Балансированное механическое уплотнение
Структурные особенности: Структура относительно сложна и оснащена механизмами балансирования давления (такими как ступени, канавки и т.д.)
Характеристики силы: конечное лицевое давление медленно увеличивается и менее влияет на среднее давление
Коэффициент нагрузки: 0 ≤ K<1 (обычно частично сбалансирован)
Трение и износ: низкое трение, низкое повышение температуры, более длительный срок службы
Применимый диапазон давления: может использоваться в условиях высокого давления в диапазоне от 0,7 до 4,0 МПа, даже до 10 МПа
Сценарий применения: Подходит для суровых рабочих условий, таких как высокая температура, высокое давление и высокая скорость, такие как компрессоры, насосы высокого давления и т.д.
3、 Предложения по отбору
Когда среднее давление низкое (<0,7 МПа) и условия работы мягкие, предпочтительный тип неравновесия из-за его простой структуры, низкой стоимости и легкого обслуживания.
В ситуациях с высоким давлением, высокой скоростью или высокими требованиями к надежности герметизации следует выбрать сбалансированный тип, чтобы уменьшить износ конечного лица, улучшить срок службы герметизации и безопасность.
Кроме того, для сред с низкой смазочностью и низкой вязкостью (таких как сжиженный газ), даже если давление не высоко, рекомендуется использовать сбалансированные уплотнения для улучшения условий смазки и эффективности рассеивания тепла.
4、 резюме
сбалансированная механическая уплотнение эффективно снижает специфическое давление уплотнения конечной поверхности через оптимизированную конструкцию, улучшение стабильности и долговечности при высоком давлении и суровых условиях работы; Неравновесный тип, благодаря своей простой структуре, по-прежнему имеет широкое применение в системах низкого напряжения. В практическом применении подходящий тип уплотнения должен быть выбран всесторонне на основе среднего давления, температуры, скорости и экономии.
